Protector Seguridad PTO 12/105

Protector diseñado para el carro del torno paralelo es un elemento fabricado para la protección del operador durante los trabajos de mecanizado. Apertura vertical con resortes de gas para facilitar la elevación de la protección.

· Protector diseñado para el carro del torno paralelo, es una protección fabricada para la seguridad del operador durante los trabajos de mecanizado. También protege del liquido lubricanterefrigerante y proyección de virutas.

· Gracias a sus soportes de anclaje ajustable a lo largo de todo el eje del soporte de la pantalla, el protector para el carro del torno paralelo se puede anclar detrás del carro longitudinal o directamente sobre él. Bajo pedido, mediante soportes ajustables y el perfil de soporte superior de las dimensiones correctas (bajo pedido), la protección también se puede instalar directamente en la protección trasera PTO 31.

· La pantalla está formada por dos partes articuladas que se abren verticalmente, liberando completamente el acceso. a la torreta de herramientas.

Importante: en caso de instalación en la protección trasera PTO31, especifique el código completo.

Ejemplo: PTO12 / 085 Protector de pantalla L.850 mm con perfil de soporte para PTO31 / 120

Elementos complementarios: PTO31 / 080 – PTO31 / 120 – PTO31 / 160 – PTO31 / 200T

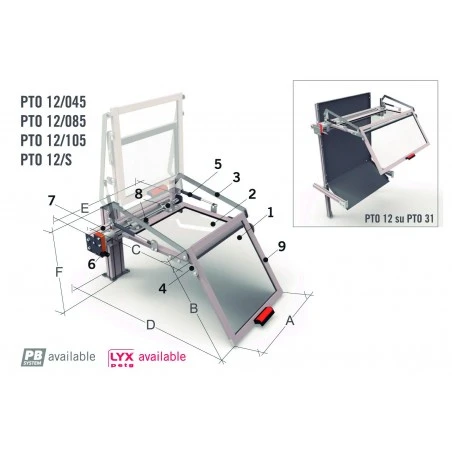

1. Protector frontal en policarbonato a prueba de golpes y aceite.

2. Protector superior en policarbonato a prueba de golpes y aceite.

3. Protector apoyado el soportes de aluminio.

4. Soporte para rotación del protector frontal.

5. Sustentado con resorte de gas.

6. Caja principal del microinterruptor de seguridad – rotación de 90° – n.2 contactos NC.

7. Perfil estructural completo con soportes de anclaje.

8. Pinzas para la conexión de conjunto blindaje y microinterruptor.

9. Base de anclaje ajustable.

A 1.050 mm

B 450 mm

C 400 mm

D 400 mm

E 1.230 mm

F 500 mm
